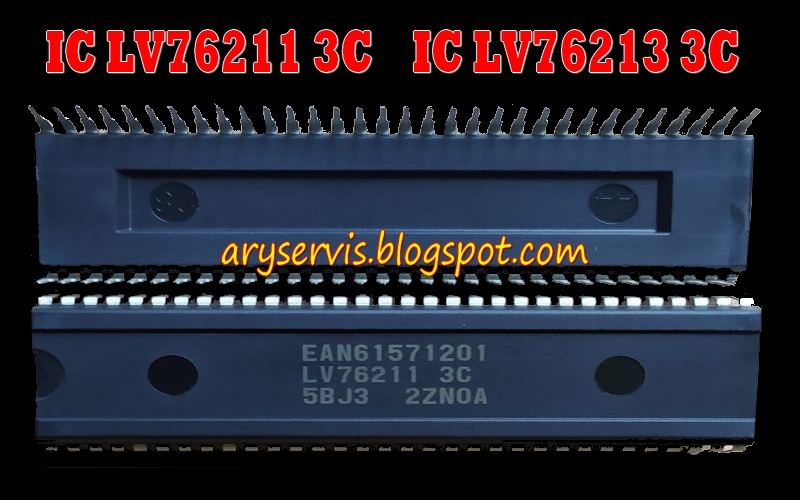

DATA PIN OUT IC LV76211 3C IC LV76213 3C

Buat rekan rekan se profesi khusus nya TUSER yang memerlukan atau yang belum tau DATA PIN OUT  IC LV76211 3C IC LV76213 3C silahkan di simak atau di copypaste juga boleh, berikut data data pin nya

DATA PIN OUT dan TEGANGAN  IC LV76211 3C IC LV76213 3C saat tv ON atau sat tv NORMAL

1. EXT R IN : 2.4V

2. EXT L IN : 2.4V

3. INT.V IN : 2.1V

4. VDD : 5V

5. EXT V .IN : 2.15V

6. GND

7.  Y-CY : 2.26V

8. YC-C/FB IN : 2.31V

9. VDD : 3.3V

10. DVD-Y GAIN : 2.25V

11. CR IN : 0V

12.XTALL : 4V

13. CB IN/B -IN : 0V

14.APC : 3.1V

15.FSC/EHT : 2.67V

16.EW OUT : 2.1V

17.V OUT : 2.32V/VERTIKAL OUT

18.V RAMP : 2.26V

19.VCO/IREFF : 2.2V

20. H VCC : +5V

21.AFC FIL : 1.08V

22. H-OUT : 0.6V

23. FBP IN : 1.06V

24. VDD CPU : 4.9V

25. FILT : 2.89V

26.VDD2 CPU : 3.3V

27. GAME : 0.5V

28.GAME : 0.4V

29.ABN/PIN PROTECT : 4.97V

30. SW : 4.8V

31.SDA : 4.2V

32.SCL : 4.2V

33.P11/AV1 ID : 0V

34. P16/DEC FM ON/OFF : 0V

35. P17/POWER ON/OFF KE 78R09 : 4.9V

36. P03/I.R IN : 4.8V

37. P04/MUTTE : 0V

38. PO5 : 4.9V

39. P06 : 0.9V

40. P07 : 5V

41.RESET : 4V

42.FIL/SLC,TXT/GND

43.CPU-GND

44. GND

45.ABL IN : 3.75V

46. R-OUT : 2.6V

47. G-OUT : 2.6V

48. B-OUT : 2.6V

49. VCC RGB : 8.3V/9V

50. SPK L : 2.6V

51. SPK R : 2.6V

52. SIF-IN : 3.1V

53.APC-FIL : 0V

54.SIF-OUT : 2.24V

55.IF-GND

56. VIF IN1 : 2.8V

57. VIF IN2 : 2.8V

58.RF-AGC TUNER : 4.3V

59.APC-FIL : 2.24V

60.VIF-AGC : 3V

61.VIDEO OUT/SVC : 2.9V

62. IF VCC : 5V

63. FM-FILTER : 3.5V

64. FM-OUT/MONO-L : 2.26V
